Maquina de roscado de cinco estaciones
Layout vertical rotativo para rosca interior, con control CNC, roscado servo, monitoreo de torque y alarma de rotura de macho.
Equipos para sujetadores
La lÃnea cubre roscado, taladrado, punzonado cuadrado y desbarbado para sujetadores de alta precisión.
Mitsubishi / KNDIndexado servoLubricacion automatica
Maquina de taladrado
Equipo vertical para agujero base de pernos de alta resistencia, con cabezal servo y alimentacion automatica.

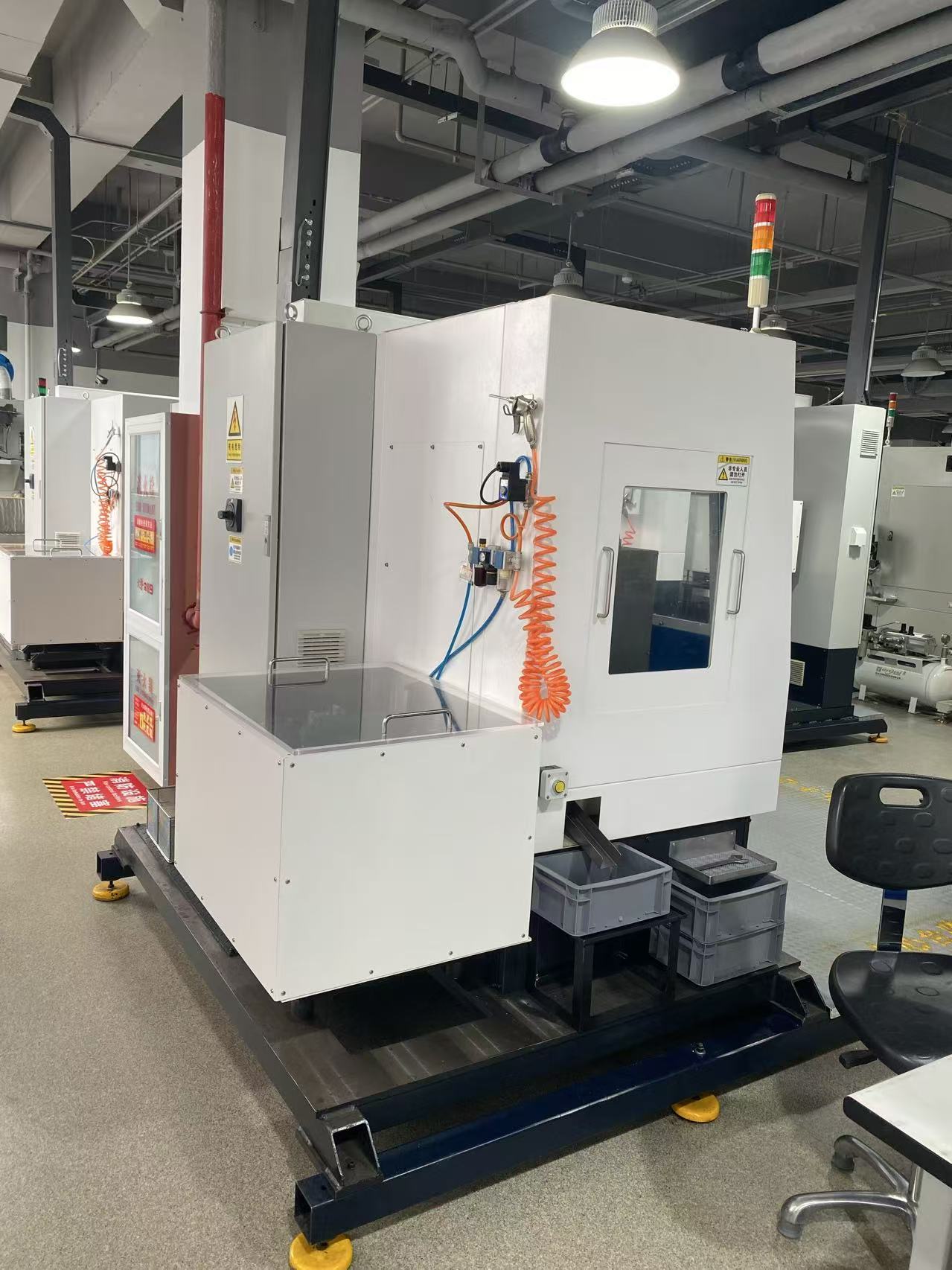

Maquina de punzonado cuadrado
Sistema servo con avance y retorno rapidos, almacenamiento de parametros, conteo de piezas y deteccion de rotura.

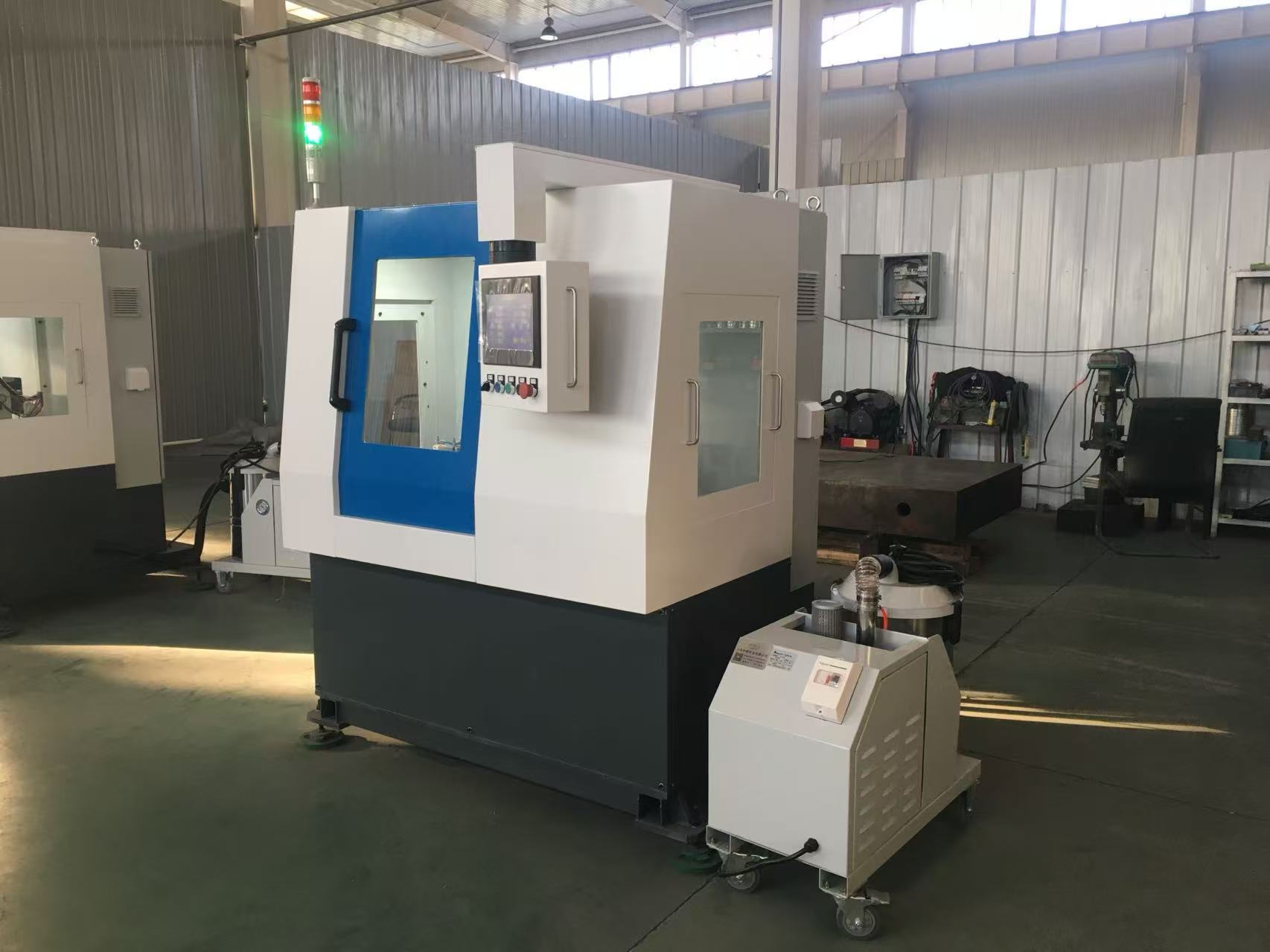

Maquina de desbarbado
Equipo de una estacion para sujetadores de titanio, con indexado, fijacion neumatica y alimentacion automatica.
Parametros representativos
Valores tipicos para comunicacion tecnica inicial y alineacion de RFQ.
| Maquina | Rango de pieza | Capacidad principal | Servicios y control |
|---|---|---|---|
| Roscado | Dia. 4.24-6.65 mm, longitud 10-30 mm | 10 piezas/min, hasta M6, 5 estaciones | Mitsubishi PLC FX5U-64MT/ES, 380V, 0.5-0.7 MPa |
| Taladrado | Codigos metricos -4 a -12, pulgadas -5 a -14, longitud 10-60 mm | >=850 piezas/h, hasta 5000 rpm | KND K1000TF1i, 380V, 0.5-0.7 MPa |
| Punzonado cuadrado | Codigos tipicos YSA/HB/GJB: -4 a -8, J10: -5 a -10 | >=3600 piezas/h | Mitsubishi PLC FX5U-32MR/ES, 380V, 0.5-0.7 MPa |
| Desbarbado | Dia. 3.97-8.05 mm, longitud 10-60 mm | 800 piezas/h, capacidad hasta Dia. 3 mm | Mitsubishi PLC FX5U-64MT/ES, 380V, 0.5-0.7 MPa |
Ventajas comunes
- Lubricacion automatica para guias y husillos.
- Pantalla tactil con avisos, fallos y logica de alarmas.
- Conteo automatico para produccion total y por turno.
- Cerramiento completo para mejorar seguridad y limpieza.
Escenarios tipicos de RFQ
- Produccion de alto valor Cuando la consistencia, la deteccion de rotura y la trazabilidad importan mas que el bajo costo inicial.
- Actualizacion de automatizacion Cuando se busca reducir carga manual y estabilizar el ciclo.
- Materiales exigentes Cuando titanio, acero de alta resistencia o aleaciones especiales requieren control dedicado.
Necesita una maquina para sus propios codigos de pieza?
Comparta planos, materiales, especificaciones de agujero o rosca y objetivo de produccion. Podemos sugerir si conviene una sola maquina o una celda.
